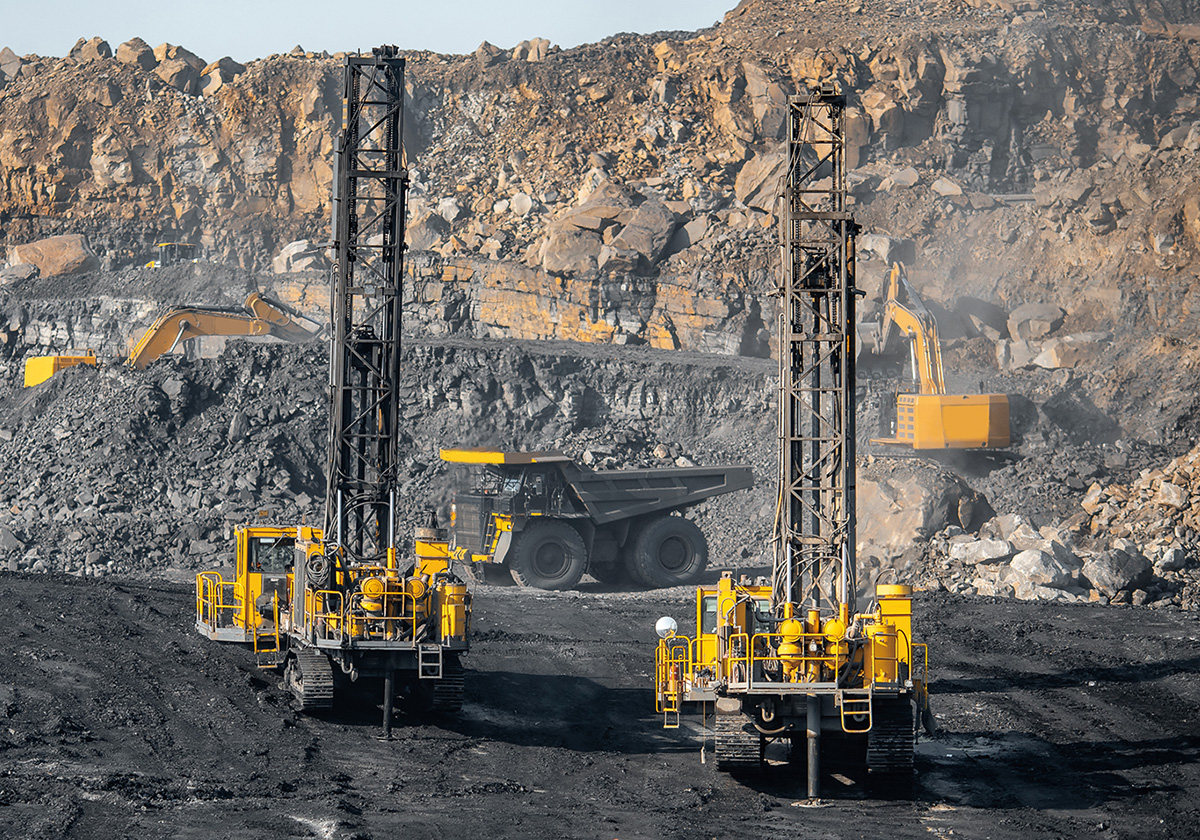

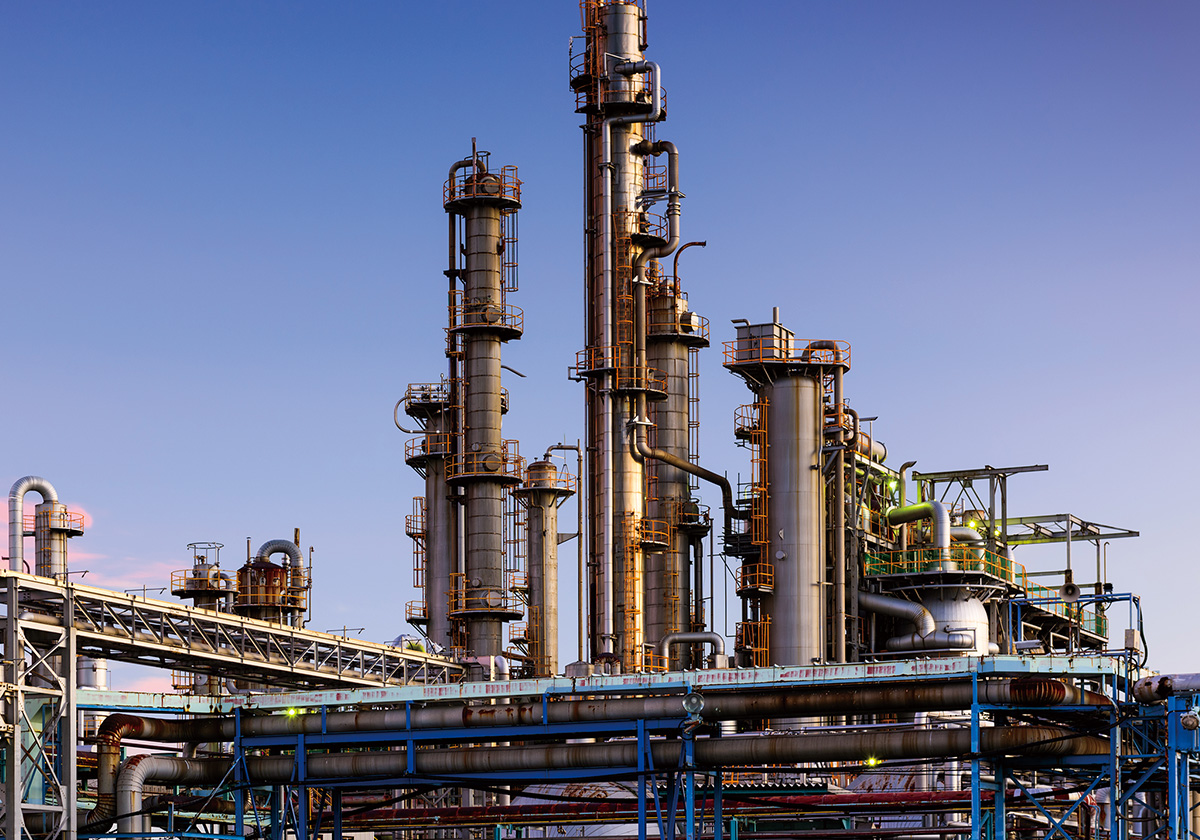

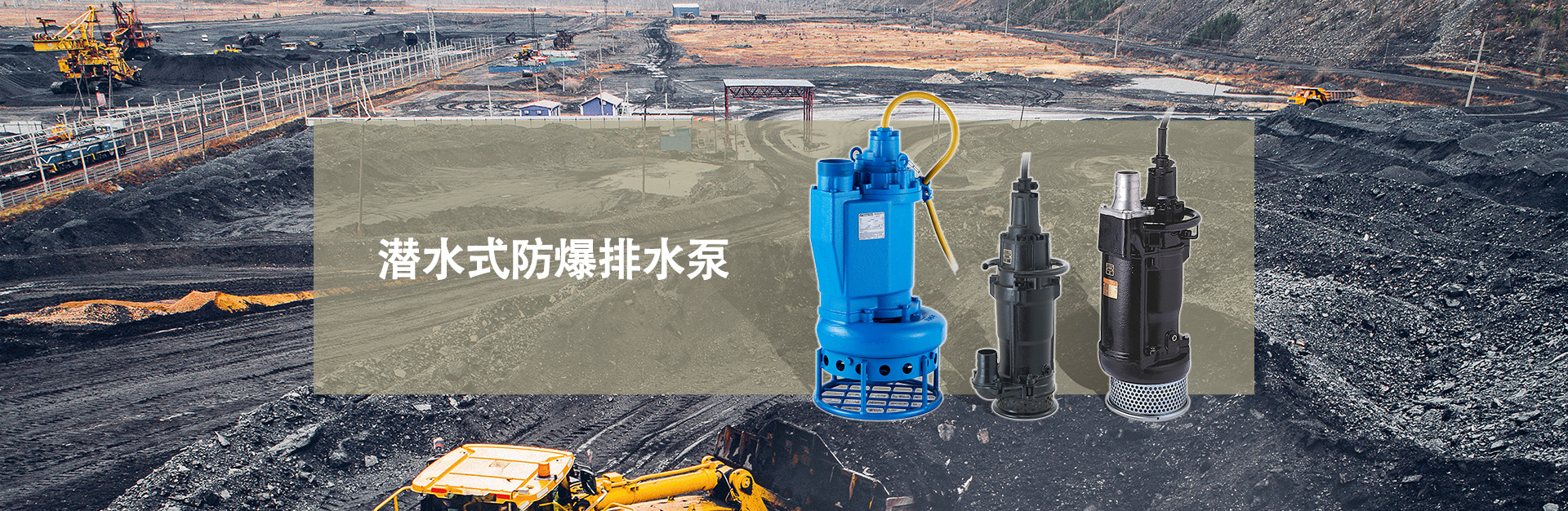

鶴見的潛水式防爆泵分為三個系列，分別是 KRDX 系列泥漿泵、HSX 系列和 KTX 系列排水泵。這些泵專門設計用于防爆應用領域，具備防爆結構，適用于煤礦、石油/天然氣精煉廠以及類似工作場所，并且可在具有危險可燃?xì)怏w或蒸汽或易燃液體的“爆炸性環境”中進行排水/抽水作業。

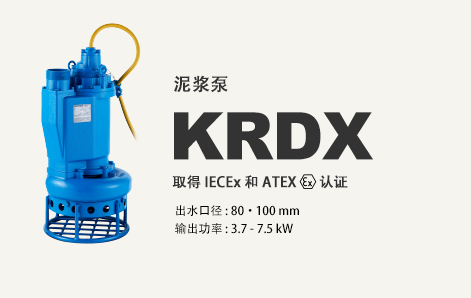

KRDX 系列泵是配有經 IECEx 和 ATEX 認證帶攪拌器的潛水式泥漿泵。KRDX 系列泵采用高鉻鑄鐵材料制成的葉輪、吸板和攪拌器，以及球墨鑄鐵材料制成的泵外殼和馬達機架，具有優良的耐磨性能，因此適用于泥漿水、含泥沙水以及各種液體泥漿的排放。此外，KRDX 系列泵可以按照 380V 至 1000V 的額定電壓規格制造。

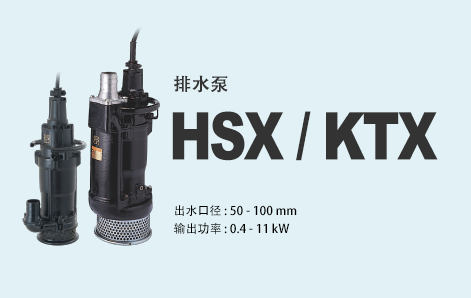

HSX 系列和 KTX 系列泵（馬達輸出功率高達 3.7kW）雖然尚未取得IECEx/ATEX 認證，但屬于獲得日本 TIIS 防爆結構電機型式認證認可的通用排水泵。單相 HSX 系列泵和三相 KTX 系列泵，均按照要求采用極耐磨高鉻鑄鐵材料制造的葉輪的規格所打造，以實現重型作業用途。
這些防爆泵與鶴見的其他標準規格的潛水泵一樣，均配有電纜芯線的防浸水加工、馬達保護裝置以及帶有碳化硅表面的雙重內機械密封。
鶴見的主要設計目標是保證產品即使在惡劣的工作環境下也有穩定運行的可靠性，以及在出色的耐用性和可維護性的基礎上，確保長時間連續工作。
鶴見有能力充分利用其多年的豐富經驗和專業知識，打造出可以承受極其嚴苛應用條件的產品，例如可用于排放高溫液體和腐蝕性液體的水泵，以及按照 1000V 額定規格精心打造的系列泵產品。如果您有興趣，請聯系我們的經銷商。
潛水式防爆排水泵系列產品
選擇表
| 泥漿泵 | 排水泵 | |||
| KRDX | HSX | KTX | ||
| 出水口徑 (mm) | 80?100 | 50 | 50 - 100 | |
| 輸出功率 (kW) | 3.7 - 7.5 | 0.4 | 1.5 - 11 | |
| 相位 | 三相 | 單相 | 三相 | |
| 出水接管 | BSPT 外螺紋聯軸器 | 管路對接 (接頭型)*1 | ||
| 出水設計 | 頂部排水口，側流設計 | 側面排水口 | 頂部排水口，側流設計 | |
| 電源電纜 | 通用型*2 | NSSH?U 屏蔽電纜 | JIS 3RNCT 或 JIS 3PNCT | |
| 歐洲 | - | - | ||
| 南非 | SANS 類型 41 | JIS 3RNCT | SANS 類型 41 | |
| 絕緣 | H | E | F | |
| 適用電壓*2 (50Hz) V | 380 - 1000 | 110 - 240 | 380 - 525 | |
- *1 可根據要求提供外螺紋聯軸器
- *2 對于歐洲和南非以外地區的訂單，需要確認電壓、電纜規格、二極管的規格及其方向的指定，以及電路圖。
防爆認證列表
| 型號 | 國際 IECEx 認證 |
歐洲 ATEX 認證 |
日本 TIIS 認證 |
南非 SANAS 認證 |
|
|---|---|---|---|---|---|
| KRDX | KRDX33.7-50 KRDX45.5-50 KRDX47.5-50 |
Ex d I Mb (0°C ≤ Ta ≤ +40°C) |
 I M2 Ex d I Mb(0°C ≤ Ta ≤ +40°C) |
Ex d I Mb (0°C ≤ Ta ≤ +40°C) |
|
| IECEx TUR 19.0038X | TüV 19 ATEX 8398 X | S-XPL/21.0411 X | |||
| HSX | HSX2.4S-51 | JPEx d2G4, Group II, Zone 1 (Ex d IIB T4 Gb euiv.) |
Ex db I Mb (0°C ≤ Ta ≤ +40°C) |
||
| T69055 | M-XPL/21.0678 X | ||||
| KTX | 50KTX21.5-51 | JPEx d2G4, Group II, Zone 1 (Ex d IIB T4 Gb euiv.) |
Ex db I Mb (0°C ≤ Ta ≤ +40°C) |
||
| T28999 | M-XPL/21.0678 X | ||||
| 80KTX23.7-51 | JPEx d2G4, Group II, Zone 1 (Ex d IIB T4 Gb euiv.) |
Ex db I Mb (0°C ≤ Ta ≤ +40°C) |
|||
| T29000 | M-XPL/21.0678 X | ||||
| 100KTX27.5-51 100KTX211-51 |
Ex db I Mb (0°C ≤ Ta ≤ +40°C) |
||||
| M-XPL/21.0678 X | |||||
防爆標志說明
-
1ATEX 符號標志
-
2ATEX 設備組
- I 類:
- 用于地下礦井瓦斯和粉塵
- II 類:
- 除地下采礦、瓦斯或粉塵之外的用途
-
3ATEX 設備類別
- M1:
- 用于地下礦井瓦斯和粉塵存在超過 1000 小時/年或 >10% 時間的環境
- M2:
- 用于地下礦井瓦斯和粉塵存在 1000 小時/年以下或 <10% 時間的環境
- 1G, 2G, 3G:
- 除地下采礦、爆炸性氣體之外的用途
- (M1>M2, 1G>2G>3G。每個高類別具有更高的危險頻率覆蓋較低類別。)
-
4"防爆"標志
-
5保護類型
- d, da, db, dc:
- 隔爆外殼
- (da > d (= db) > dc。高等級涵蓋低等級。
"d" (= db) 用于 EPL 的 Mb 和 Gb。)
-
6設備組
- I 類:
- 用于地下采礦、礦井瓦斯和粉塵環境
- IIC, IIB, IIA 類:
- 除地下采礦、爆炸性氣體之外的用途
- (IIC>IIB>IIA。高爆炸性的高級別涵蓋低級別。)
-
7溫度等級
(設備的最高表面溫度)- T6: ≤ 85 ℃
- (在熱環境中可接受的氣體：二硫化碳、硝酸乙酯)
- T5: ≤ 100 ℃
- T4: ≤ 135 ℃
- (在熱環境中可接受的氣體：除二硫化碳、硝酸乙酯以外的所有氣體)
- (T6>...>T1。高可燃性的高級別涵蓋低級別。)
-
8設備保護級別(EPL)
- Ma:
- 用于地下采礦且具有非常高的保護性，可以在檢測到礦井瓦斯的情況下保持通電。
- Mb:
- 用于地下采礦且具有高保護性，可以在檢測到礦井瓦斯時斷電。
- Ga, Gb, Gc:
- 除地下采礦、爆炸性氣體之外的用途
- (Ma>Mb, Ga>Gb>Gc。每個高保護級別涵蓋低保護級別。)
-
9環境溫度范圍
- (環境空氣以及泵送液體的溫度均必須處在此范圍之內。)
